相關關鍵詞：撕裂性能、撕裂力、埃萊門多夫法、撕裂度儀、撕裂度測定儀、腸衣膜耐撕裂力檢測儀、塑料撕裂度、紙張耐撕裂度

包裝材料的撕裂性能是影響其使用方便性的重要因素，若撕裂力過小，在產品包裝或流通過程中，包裝材料易被撕裂，相反撕裂力過大，則會給最終取出所包裝產品環(huán)節(jié)帶來不便，如打開某些食品包裝袋需要花費很大力氣，甚至還會引起食品內容物外溢或散落。

軟塑包裝、紙張等材料耐撕裂性能的測試方法主要有直角撕裂法、褲形撕裂法、埃萊門多夫法等，其中，直角撕裂法是指撕開試樣直角口所需的力值，試樣形狀見圖1，后兩者測試的則是沿試樣切口撕裂試樣所需的力值，試樣形狀見圖2、圖3。

由于三種方法所測試的試樣形狀及撕裂方式并不相同，故而各測試方法所得的試驗結果是存在一定差異的，在制定或測試包裝材料的撕裂性能指標時，應與具體的試驗方法相對應。

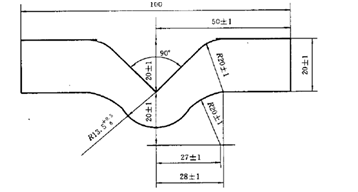

圖1 直角撕裂力測試試樣形狀

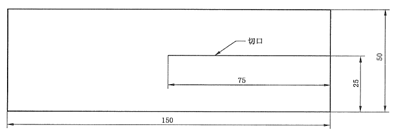

圖2 褲型撕裂法試樣形狀

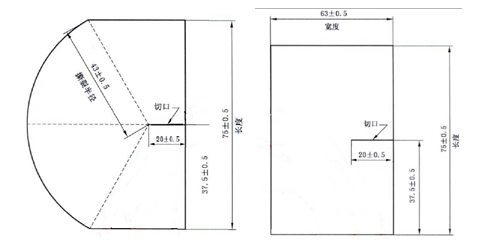

圖3 埃萊門多夫法試樣的兩種形狀

一、PVDC腸衣膜常識

腸衣膜用于灌裝腸類食品，分為印刷腸衣膜和非印刷腸衣膜，印刷腸衣膜分為里印復合腸衣膜與表印腸衣膜。

根據GB/T 17030-2008 食品包裝用聚偏二氯乙烯（PVDC）片狀腸衣膜相關標準，腸衣膜物理機械性能測試有腸衣膜拉伸強度、腸衣膜斷裂伸長率、腸衣膜耐撕裂力、腸衣膜熱收縮率 、腸衣膜水蒸氣透過量和氧氣透過量等項目檢測

今天，眾測機電小編簡單介紹腸衣膜耐撕裂力相關內容

根據相關標準，腸衣膜耐撕裂力包括縱向耐撕裂力（≥0.20）和橫向耐撕裂力（≥0.20）。

二、腸衣膜耐撕裂力測試用什么檢測儀器

眾測機電研發(fā)生產的撕裂度測試儀FTS-01檢測儀器用于檢測腸衣膜耐撕裂力大小，也稱為腸衣膜耐撕裂性測試儀、腸衣膜撕裂度測試儀、腸衣膜撕裂度測定儀、腸衣膜撕裂力測試儀和PVDC腸衣膜抗撕裂性試驗機

腸衣膜撕裂度儀

本測試設備適用于塑料薄膜、薄片，如聚烯烴、聚酯、鋁塑復合膜、紙張、紙板、紡織材料等材料撕裂力的測試；還可擴展應用于橡膠、乳膠手套、拉伸纏繞膜、紙質地鐵票等產品撕裂性能的測試；滿足多項國家和國際標準：ISO 6383-1、ISO 6383-2、ISO 1974、GB/T 16578.2、GB/T 455、ASTM D1922、ASTM D1424、ASTM D689、TAPPI T414等。

三、試驗依據

根據試驗樣品，選擇參考的產品標準為GB/T 17030-2008《食品包裝用聚偏二氯乙烯(PVDC)片狀腸衣膜》，該標準中規(guī)定耐撕裂力按GB/T 11999規(guī)定進行，而GB/T 11999已被GB/T 16578.2-2009《塑料 薄膜和薄片 耐撕裂性能的測定 第2部分：埃萊門多夫(Elmendor)法》代替，所以本次試驗依據的標準為GB/T 16578.2-2009，采用埃萊門多夫法測試。

四、檢測原理

通過將一定規(guī)格的擺體抬高使其儲備一定的勢能，試樣裝夾好后，釋放擺體，利用其儲備的能量將試樣撕裂，測量撕裂過程中損耗的能量，根據損耗的能量計算撕裂試樣所需的力值，從而得到試樣的耐撕裂性能。

五、PVDC腸衣膜撕裂性能測試方法試驗過程

(1) 用取樣裝置沿樣品的縱向裁取試樣5片，試樣的寬度沿樣品的縱向，用于測試樣品縱向的耐撕裂性能。

(2) 按照設備的使用說明，調節(jié)設備水平。

(3) 抬起擺體并鎖住，取其中1片試樣裝夾于設備夾具中，按動設備上配置的刀具將試樣切口。

(4) 點擊試驗選項，擺體自動落下并帶動可動夾具使試樣撕裂，設備自動顯示試樣的耐撕裂力。

(5) 重復抬起擺體—裝夾試樣—試樣切口—釋放擺體操作，直至其余4片試樣均測試完畢。

備注：若要測試樣品橫向的耐撕裂力則使試樣的寬度沿樣品的橫向進行取樣。

本次實驗采用埃萊門多夫法測試了腸衣膜縱向耐撕裂性能，試驗操作過程簡單，本撕裂度儀采用試樣氣動夾持、擺體自動釋放過程，避免人為操作對試驗產生的影響，試驗結果的精度高，可以準確而快速的測試樣品的耐撕裂力。
